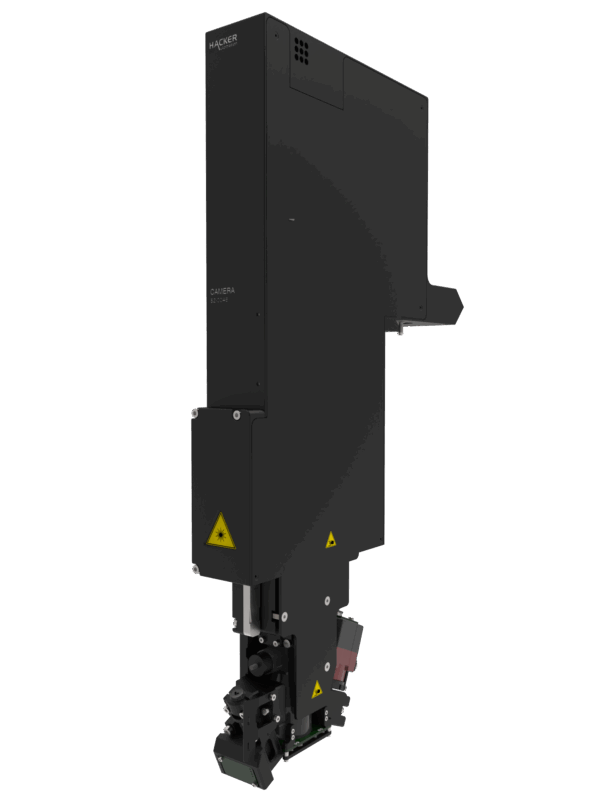

Camera 2D-3D

25.000,00  exkl. MwSt.

Beschreibung

Die Camera 2D-3D ist ein Inspektionskopf zur optischen Erkennung von reflektierenden und diffusen Bauteil- und Substratoberflächen. Auch die Inspektion von Kavitäten sowie die Erkennung großer Werkstücke sind möglich. Dafür werden die Vorteile einer 2D-Kamera und 3D-Kamera miteinander kombiniert und in einem Bearbeitungskopf vereint.

Mit der Anlagensteuerungssoftware werden die erfassten Bilddaten verarbeitet. Ein integrierter Linien-Laser ermöglicht die Erkennung feinster Strukturen auf reflektierenden Oberflächen.

Fehlerkompensations-Algorithmen sorgen dafür, dass Abweichungen von Sollpositionen durch Neuausrichtung der Bearbeitungsköpfe korrigiert werden. Der Z-Achs-Hub von 150 mm ermöglicht zudem die Erkennung von Positionen in sehr unterschiedlichen Höhen.

Zusätzliche Informationen
Abmessungen in mm (B x T x H)

49 x 275 x 343

Gewicht in kg

4,4

Verfahrbereich in Z in mm

150

Objektivart

Makro-Objektiv

,

Telezentrisches Objektiv

Bildfeld in mm (B x H)

16,82 x 14,4

Auflösung 2D-Kamera in µm

10,6

Auflösung 3D-Kamera in µm

14

Spannung in V

48

Kommunikationsschnittstelle

Ethernet

Artikelnummer: S2-0046 Kategorien: ,
