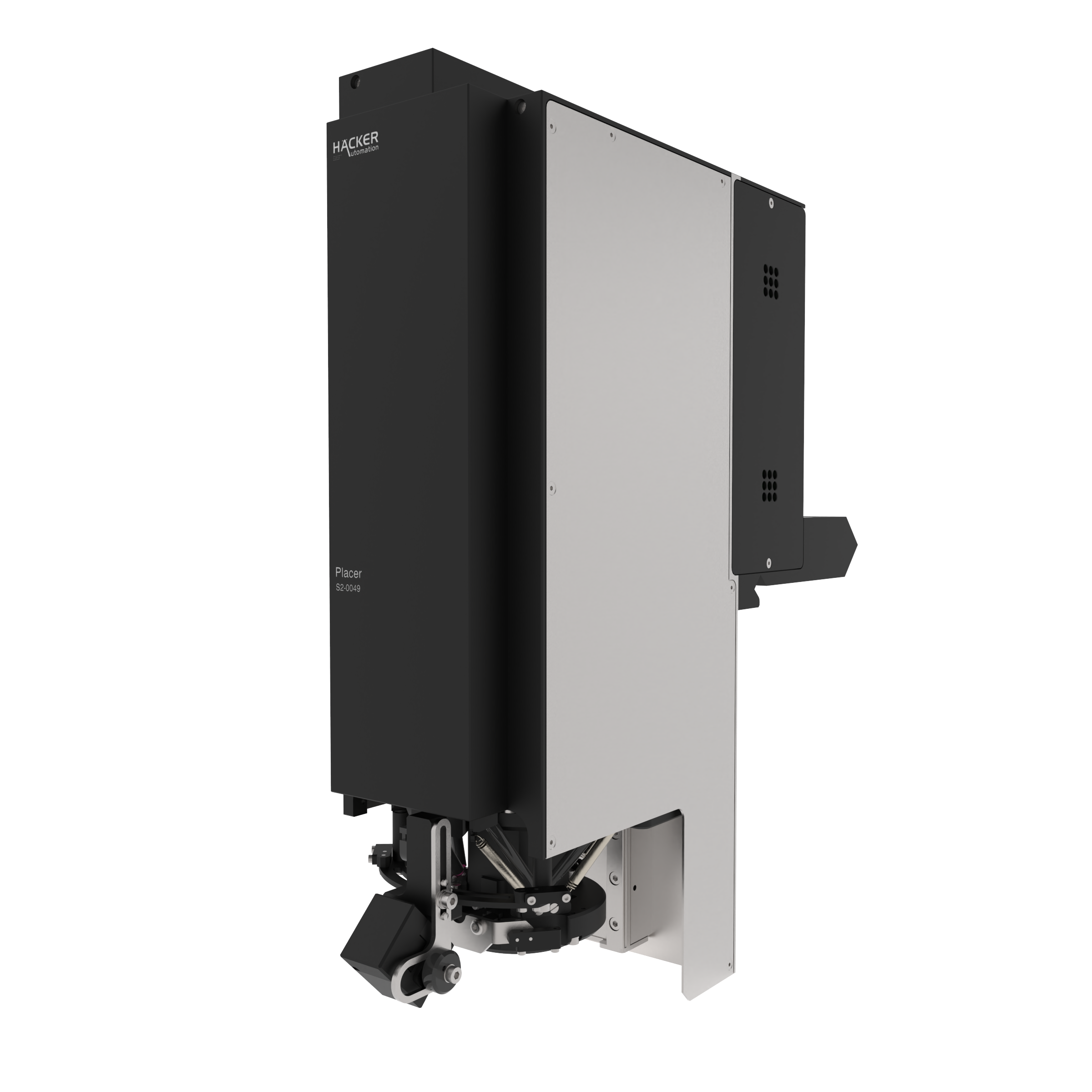

Placer (3D, Vacuum tool)
110.000,00 € exkl. MwSt.
Beschreibung
Der Placer (3D, Vacuum tool) wurde speziell für Active Alignment Aufgaben entwickelt.
Neben einem Verfahrweg von 150 mm in Z- Richtung verfügt er über einen Bewegungsbereich von +/- 50° um die Bewegungsachse. Für die Feinpositionierung und Ausrichtung optischer Komponenten wurde ein Hexapod mit sechs Achsen, mit Bewegungen in allen 6 Freiheitsgraden entwickelt. An diesem können Vakuum-Werkzeuge angebracht werden. Eine zusätzliche einstellbare Beobachtungskamera ermöglicht die Einsicht in den Bearbeitungsbereich. Außerdem ist der Funktionsumfang um Kontaktierpins, UV-Lampen, etc. erweiterbar.
Zusätzliche Informationen
| Abmessungen in mm (B x T x H) |
99 x 294 x 366 |
|---|---|
| Gewicht in kg |
11 |
| Zul. Produktgewicht am Hexapod in g |
500 |
| Verfahrbereich in Z in mm |
150 |
| Genauigkeit Z-Achse in mm |
± 0,001 |
| Bewegungsbereich A-Achse in Grad |
± 50 |
| Spannung in V |
48 |
| Max. Stromstärke in A |
3,2 |
| Kommunikationsschnittstelle |
Ethernet |
| Funktionstemperaturbereich in °C |
20 … 35 |
