22.500,00 € exkl. MwSt.

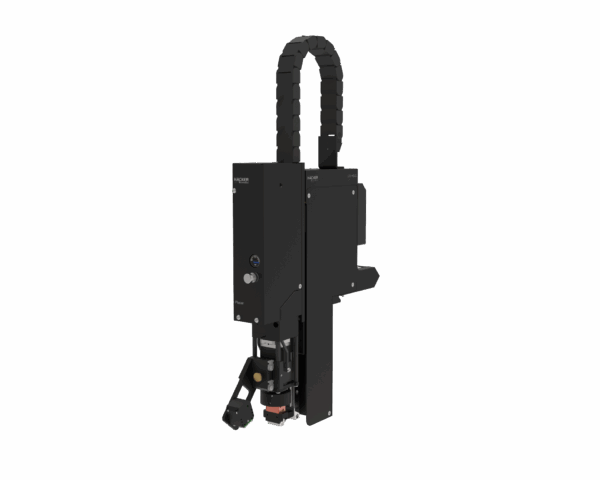

Der Placer GR ist ein Bearbeitungskopf, der auf Basis eines mechanischen Greifersystems Komponenten ausrichtet und platziert. Dieser kommt zum Einsatz, wenn Bauteile nicht mittels Vakuumtool aufgenommen werden können oder dürfen.

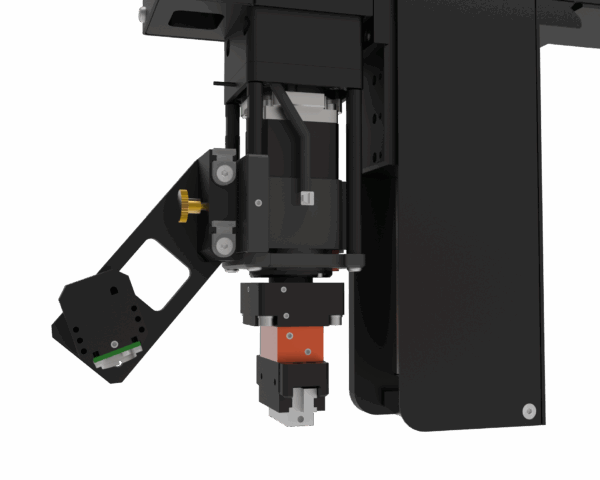

Der Placer enthält einen 2-Backen-Greifer. Entsprechend der Geometrie der kundenspezifischen Bauteile werden die Greiferfinger individuell entwickelt.
Weiterhin besitzt der Placer eine Rotationsachse, was ein Drehen des Greifers um 360° ermöglicht.
| Abmessungen in mm (B x T x H) |
49 x 309 x 514 |
|---|---|
| Gewicht in kg |
5,5 |
| Verfahrbereich in Z in mm |
150 |
| Genauigkeit Z-Achse in mm |
0,02 |
| Auflösung Z-Achse in µm |
4 |
| Max. Geschwindigkeit Z-Achse in mm/s |
1000 |
| Bewegungsbereich Rotationsachse in Grad |
0 … 360 |
| Spannung in V |
24 |
| Max. Stromstärke in A |
4 |
| Kommunikationsschnittstelle |
UNICAN |
| Funktionstemperaturbereich in °C |
20 … 35 |
| Greifer |

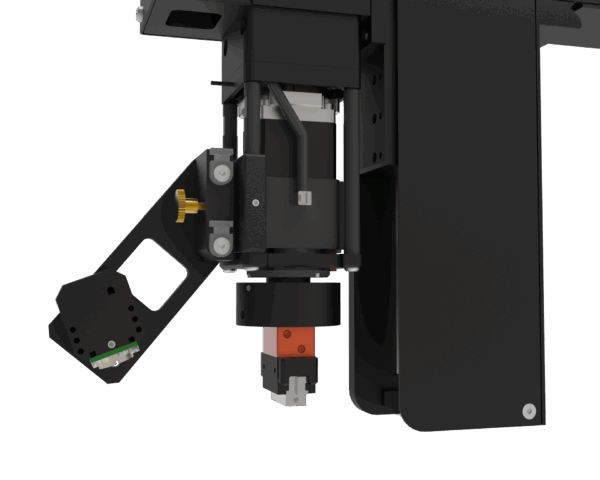

2-Backen-Greifer (Präzisionsgreifer PG12) |
