Placer P
51.500,00 € exkl. MwSt.
Beschreibung

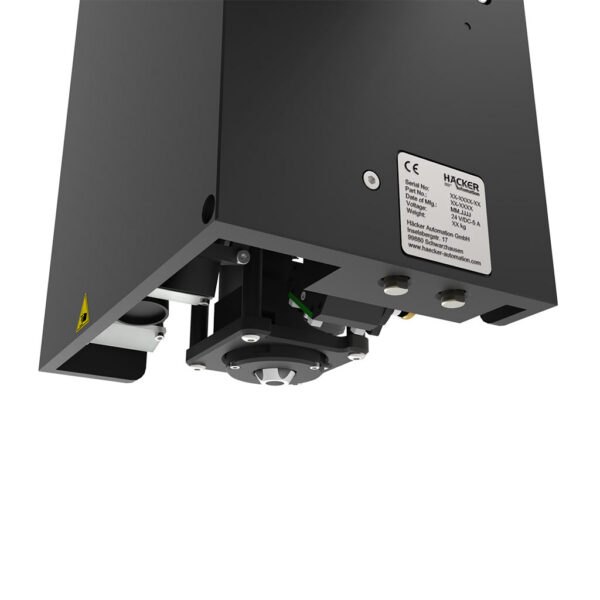

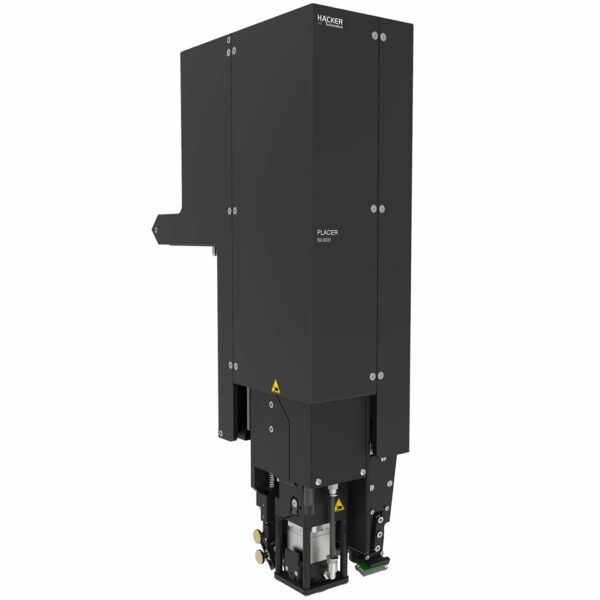

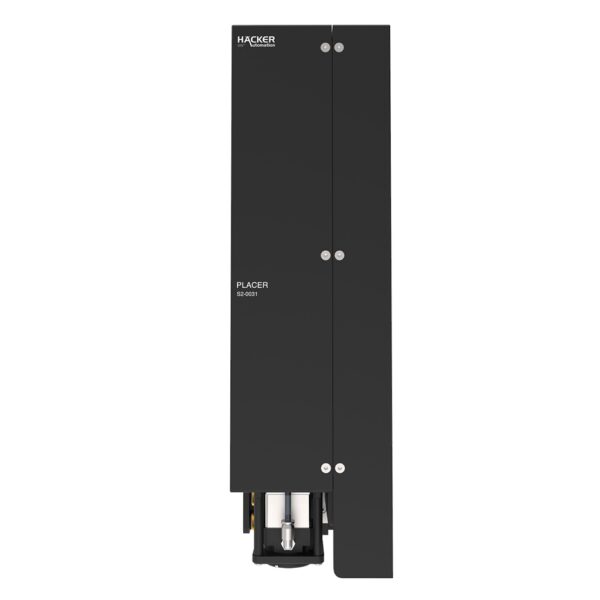

Im Placer P (Precision) sind ein Bestückungskopf und ein 3D-Kamerakopf vereint. Durch direkte Kombination der Bestückungsfunktion mit der 3D-Objekterkennung wird eine besonders genaue Ausrichtung von Komponenten ermöglicht. Der Bestückungskopf verfügt über eine Kraftsensorik und eine integrierte Vakuumerzeugung. Beim Bestücken können dabei Kräfte bis 100 N wirken.
Die auf das Bestückungswerkzeug ausgerichtete Mini-Kamera ermöglicht eine ständige Beobachtung des Prozesses.
Zusätzliche Informationen
| Abmessungen in mm (B x T x H) | 99 x 261 x 341 |
|---|---|
| Gewicht in kg | 8,3 |
| Verfahrbereich in Z in mm | 120 |
| Genauigkeit Z-Achse in mm | ± 0,001 |
| Max. Geschwindigkeit Z-Achse in mm/s | 1048 |
| Bewegungsbereich Rotationsachse in Grad | 0 … 360 |
| Max. Geschwindigkeit Rotationsachse in Sekunden | 346 |
| Auflösung Rotationsachse in arcsec | ± 6 |
| Objektivart | Makro-Objektiv |
| Bildfeld in mm (B x H) | 7,2×5,4 |
| Auflösung Kamera in µm | 7,6 |
| Spannung in V | 48 |
| Max. Stromstärke in A | 4 |
| Kommunikationsschnittstelle | Ethernet |
| Funktionstemperaturbereich in °C | 20 … 35 |
