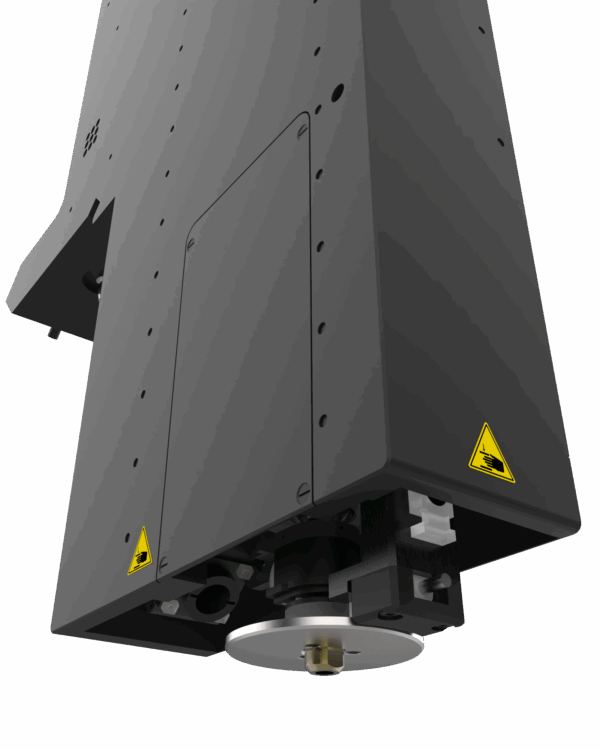

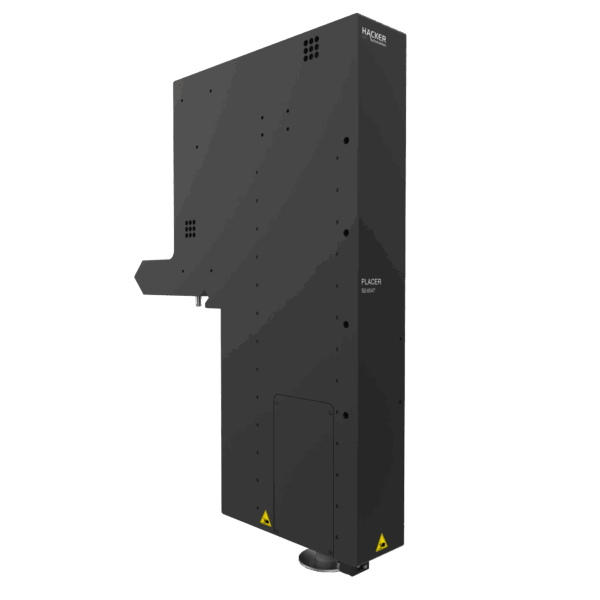

Placer (Touch-Down)

40.560,00  exkl. MwSt.

Beschreibung

Der Placer TD ist ein Bestückungskopf, der für die genaue Ausrichtung und Platzierung von Bauteilen konzipiert wurde. Dieser kommt vor allem zum Einsatz, wenn auf einer druckempfindlichen oder viskosen Oberfläche bestückt werden soll oder eine äußerst exakte Messung der Substrathöhe notwendig ist. Hierfür verfügt der Placer über einen induktiven Abstandssensor in Z-Richtung, welcher detektiert, wenn das Bauteil auf der Oberfläche des Substrates aufsetzt. Weiterhin ist es möglich, das Bauteil in Z-Richtung mit einer definierten Tiefe in einem viskosen oder flüssigen Medium zu positionieren.

Eine spezielle Werkzeugschnittstelle ermöglicht den Einsatz von vakuumgestützten oder passiven Werkzeugen.
Daneben garantiert ein Z-Achs-Hub von 150 mm eine außergewöhnliche Reichweite. So lassen sich auch Positionen in tiefen Kavitäten problemlos erreichen.

Zusätzliche Informationen
Abmessungen in mm (B x T x H)

49 x 261 x 364

Gewicht in kg

4,8

Bewegungsbereich Rotationsachse in Grad

0 … 360

Auflösung Rotationsachse in arcsec

24

Spannung in V

48

Max. Stromstärke in A

3,2

Kommunikationsschnittstelle

Ethernet

Artikelnummer: S2-0047 Kategorien: ,
